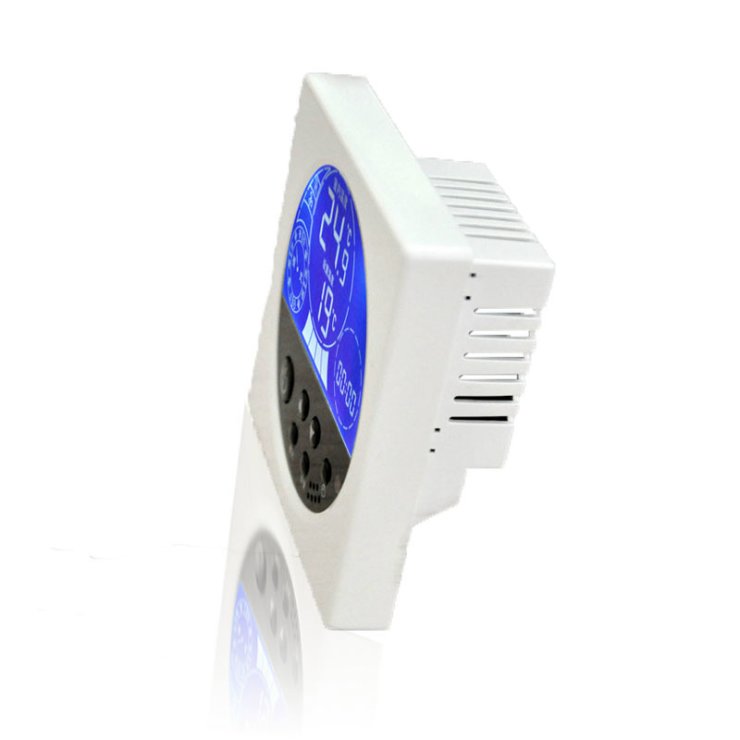

萊珂K203中央空調液晶溫控器 風機盤管溫度控制器 三速開關
時間:2017-03-01 來源:wzlwgg.com

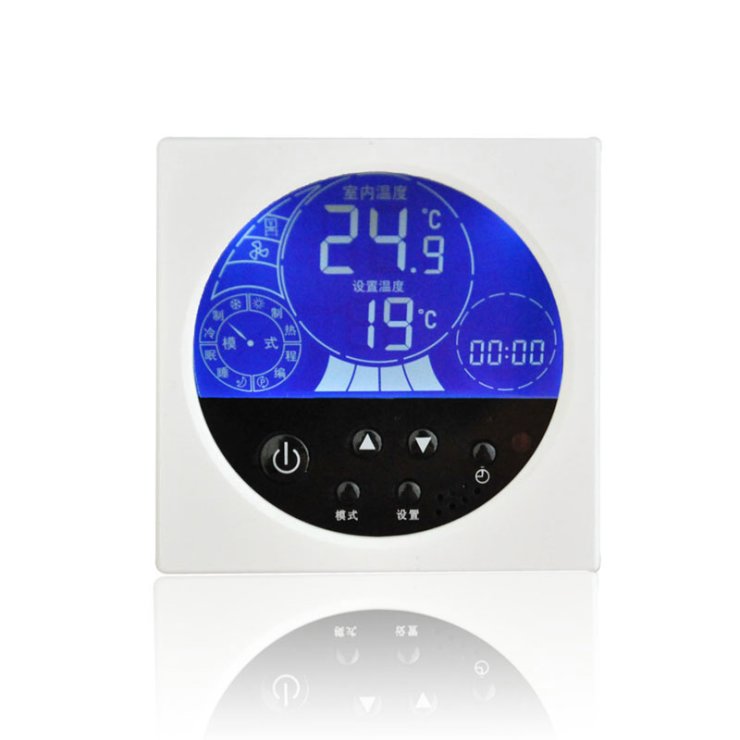

,,,,,,,,萊珂K203液晶中央空調溫控器采用大屏幕數顯控制技術(藍色背光),通過溫控器內部的NTC溫度傳感器檢測室內溫度,并實時與用戶設定溫度進行比較,自動調節風機以及閥門的開、關,最終達到維持室內恒溫的目的。
技術參數
? 供電電源:220VAC±10%;50/60HZ
? 定時誤差:<1%
? 負載電流:3A
? 精確度:±1℃
? 溫度設定范圍:5-35℃
? 功耗:<1W
? 感溫元件:NTC
? 尺寸:86*86*39mm(L*W*D)
使用方法
1. 開、關機:
通電狀態下,請按“開/關”鍵
2. 工作模式:
請按M鍵實現制冷,制熱、睡眠等3種工作模式間的轉換。
3. 溫度設定:
請按增量鍵或減量鍵來調整溫度,溫度可設為10-35℃
4. 風速設定:
按風速鍵,可選擇風速大小,自動、高風速、中風速、低風速。
當風速處于自動運行模式,如果室內溫度與設定溫度相差3℃以上時,風機高風速運行;相差2度時,風機中風速運行;相差1℃時,風機低風速運行。與當室溫設置溫度相同時,閥門關閉,同時風機關閉(風機是否受控可選擇)。
5. 定時開、關機:
在關機狀態下,按下 鍵設定定時開機,在背光熄滅前連續按下 鍵設定在12小時內定時開機,以半小時為單位步進。
在開機狀態下,按下 鍵設定定時關機,在背光熄滅前連續按下 鍵設定在12小時內定時關機,以半小時為單位步進。
6. 菜單模式:
在關機狀態下,按下工作模式切換鍵“模式鍵”4秒,溫控器直接進入菜單選擇模式連續按下工作模式切換鍵 可以實現屏幕下側數值在1、2、3、4、5、6、7之間的相互轉換。
數值1--溫度校正界面,按 或 鍵調整溫度校正值,默認值為0
數值2--風機可控與不可控設置界面,C0代表風機可控,C1代表風機不可控,按 鍵或 鍵,可實現C0與C1間的切換。默認為C1.
數值3--防凍功能選擇界面,當圖標“--”顯現出來時表示防凍功能取消。按 或 鍵設置防凍溫度,當防凍功能開啟后,室溫高于防凍溫度2℃后溫控器自動關閉;默認為取消防凍功能。
數值4--回差設置,設置開啟溫度與設置溫度的回差,如:在回差設定為2時,當溫控器牌“制冷”狀態且“設置溫度”為20攝氏度時,制冷設備在室溫超過20℃時開啟,當室溫下降到18℃后,制冷設備關閉;反之,當溫控器牌“制熱”狀態時,溫度上升到22℃后,制熱設備關閉。出廠默認的回差值為1
數值5--溫度上限設置,按 或 鍵調節,最高為度40℃,默認35℃
數值6--溫度下限設置,按 或 鍵調節,最低為5℃,默認10℃
請注意,上限溫度設置與下限溫度設置值最小只能相差5℃
注意:設定完畢等待5秒鐘自動返回主界面。
六.安裝注意事項
1. 請切記在安裝前關閉電源。
2. 在室內找一個溫度穩定,而且沒有靠近進門或空調裝置的地方。
3. 在你安裝之前,必須查看系統電路圖,根據接線圖連接電路,如果你的系統與下述電路圖不相符,請與經銷商聯系或請教資深電工師。
4. 根據詳細的電流說明使用,禁止超載。
5. 溫控器供電的零線和火線端子一定要接入正確,否則燒損溫控器或照成風機端子,閥端子無法正常輸出。,
